Einstellen auf senkrechtes Spiel

LX000444-UN-12AUG94

LX000445-UN-12AUG94

LX1049780-UN-23JUL10

LX245296-UN-15JUL15

A - Senkrechtes Spiel

B - Starrstellung

C - Sicherungsring

Je nach Stellung der Führungsplatten können die Unterlenker auf senkrechtes Spiel oder auf Verriegelung eingestellt werden.

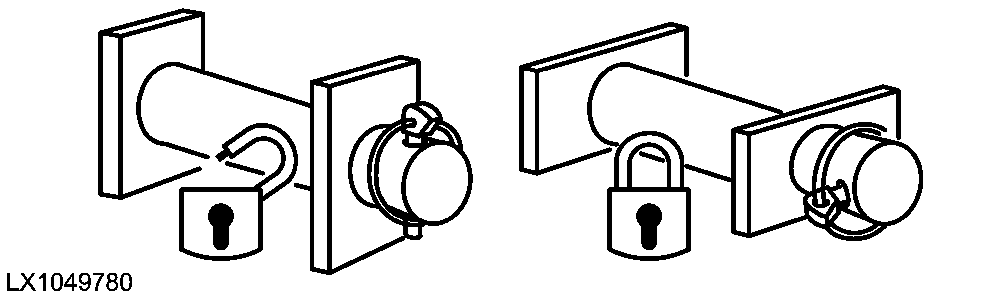

WICHTIG: Darauf achten, dass der Sicherungsring (C) ordnungsgemäß durch die Bohrung des Stiftes gezogen ist, siehe Abbildung.
